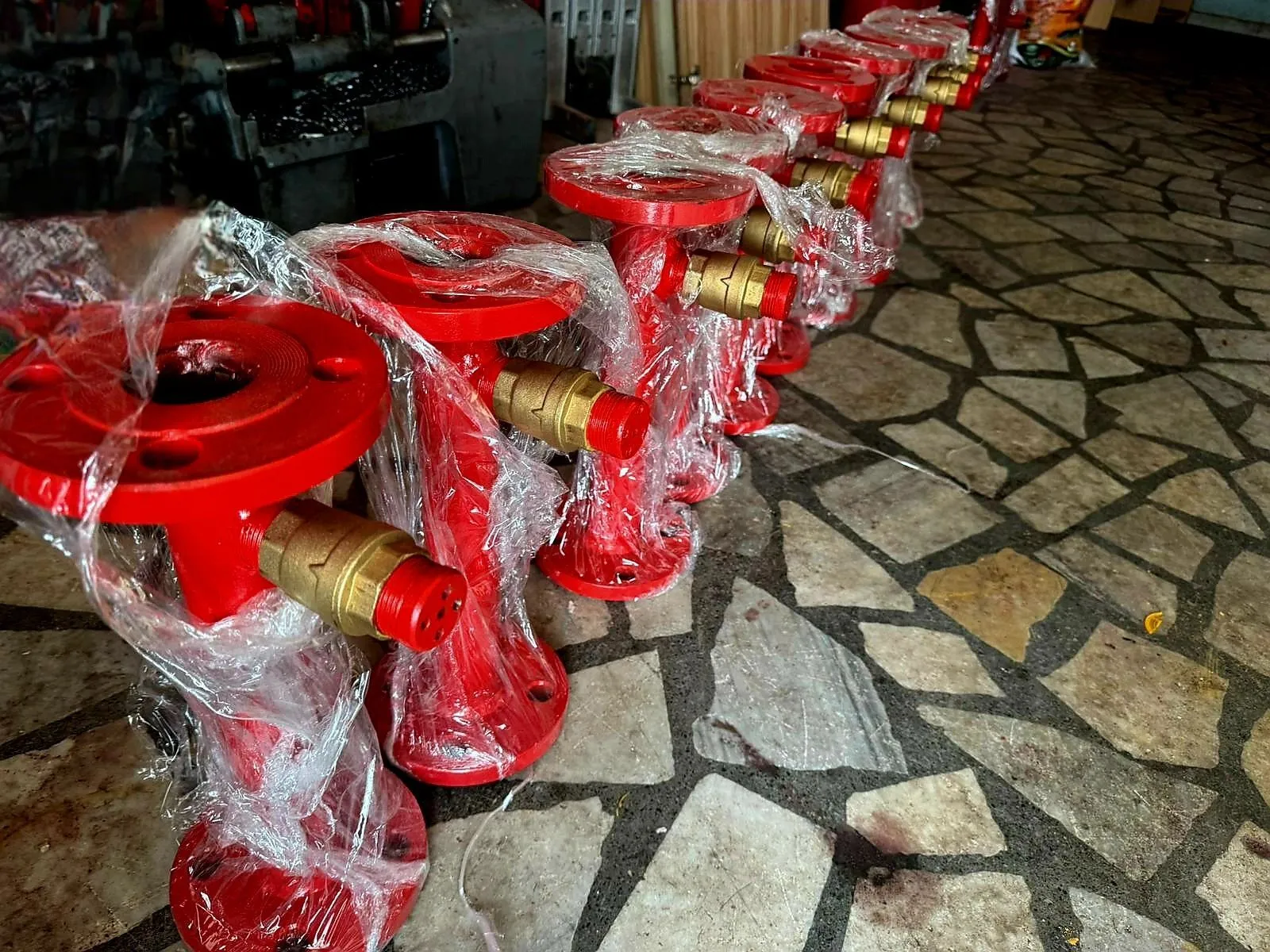

🔥 Köpük Oranlayıcı NEDİR?

"Foam proportioner" (Türkçesiyle köpük oranlayıcı), yangınla mücadelede kullanılan özel bir cihazdır. Temel görevi, su ile köpük konsantresini doğru oranlarda karıştırmak ve bu karışımı yangın söndürme sistemine aktarmaktır.

Foam proportioner, yangın söndürme sistemlerinde, su ile köpük konsantresini (%1, %3, %6 gibi oranlarda) otomatik olarak karıştıran bir cihazdır. Böylece yangın söndürme etkisi çok daha güçlü olan köpüklü su elde edilir.

1. YAPI VE MALZEME

• Paslanmaz çelik, bronz veya pirinç gibi korozyona dayanıklı metaller
• Yüksek basınca dayanıklı vanalar, orifisler, nozullar
• Akış kontrol cihazları: venturi borular, dozaj valfleri
• Contalar, bağlantı elemanları, kelepçeler (genellikle EPDM, Viton gibi malzemelerden)

2. ÇALIŞMA PRENSİBİ

• Su hattından gelen yüksek basınçlı su, proportioner'a girer.
• Su, Venturi etkisi ile düşük basınç bölgesi oluşturur.
• Bu düşük basınç sayesinde, yan tarafa bağlı köpük konsantresi tankından sıvı çekilir.
• Su ile konsantre, belirlenen oranda karıştırılır ve köpük oluşturacak şekilde sisteme gönderilir (nozullardan püskürtülür).

3. Kullanım Alanları

• Petrol ve gaz tesisleri
• Havalimanları
• Kimya fabrikaları
• Depolama alanları
• İtfaiye araçları
• Gemi yangın sistemleri

4. AVANTAJLARI

• Doğru oranlama: Etkili köpük oluşturma için çok kritiktir.
• Otomatik çalışma: İnsan hatasını azaltır.
• Yüksek performans: Geniş debi ve basınç aralığında çalışabilir.
• Dayanıklılık: Genellikle paslanmaz çelik veya bronz malzemeden üretilir.

5. İMALAT SÜRECİ

• Gövde ve Boru Hattı Üretimi

• CNC makinelerinde paslanmaz çelik parçalar işlenir.
• Borular kaynak veya flanşlı sistemle monte edilir.
• İç yüzeylerde akışa direnç oluşturmayan işleme yapılır.

• Venturi ve Orifis Tasarımı

• Venturi borusu, sıvı akışını hızlandırarak düşük basınç alanı oluşturur (bu sayede köpük konsantresi çekilir).
• Orifis boyutları, karışım oranını belirleyecek şekilde hassas olarak delinip test edilir.

• Montaj

• Tüm parçalar montaj çizimine göre birleştirilir.
• Giriş/çıkış bağlantıları (su ve köpük için) yapılır.
• Basınç göstergeleri, kontrol vanaları monte edilir.
